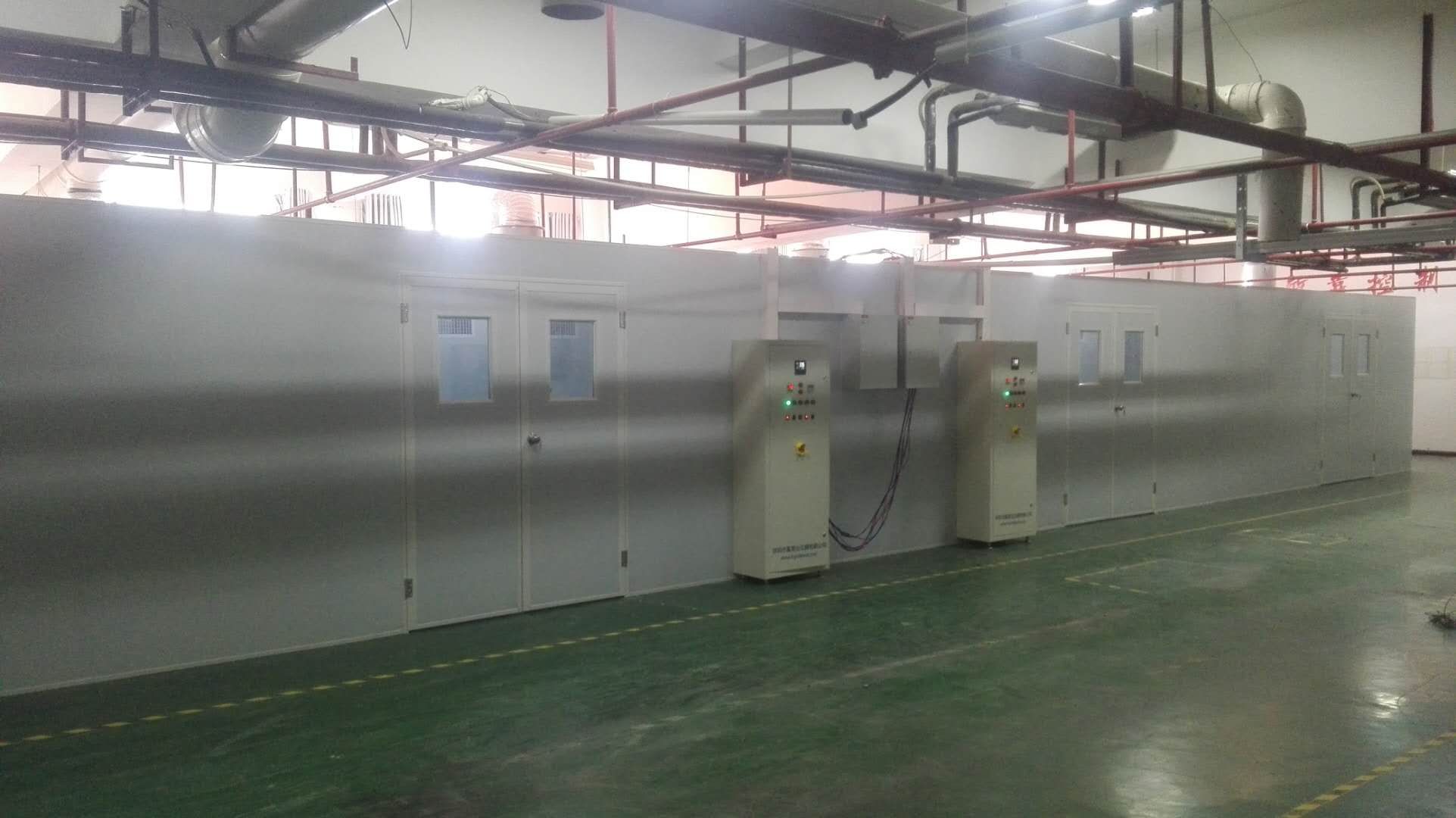

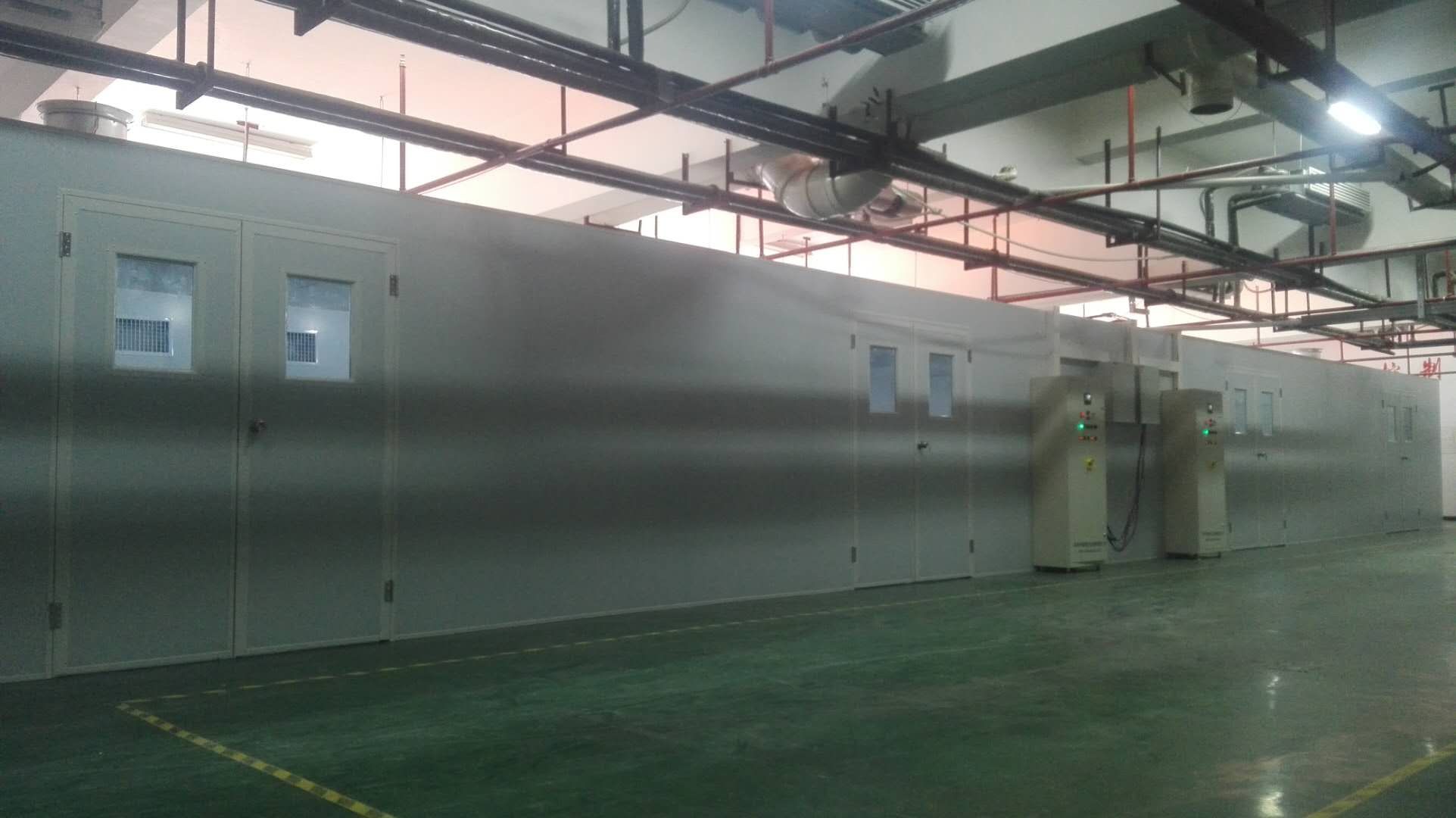

设备名称:富易达 ORT88m3 通讯产品老化房

设备型号:ORT88m3
老化产品:交换机、无线路由器
使用厂家:湖南恒茂高科股份有限公司

在线咨询
详细介绍 技术规格

ORT88m3


一、高温老化房概述

1.1、场地:老化房初步规划外尺寸为:D4.35m×W20.15m×H2.2m,正中间隔断为两个独立控温空间;中间的隔断墙做一个左右推拉门,使两个老化房内的老化车可互相流通;

1.2、老化房工程内容:包括老化房库体、热风循环系统、过热排风系统、加热系统、控制系统及内部插座布置;

1.3、温度控制系统采用富易达标准控制系统;

1.4、老化房库体采用防火的岩棉彩钢板;

1.5、参照国标GB2423.2-89《电工电子产品基本环境试验规程 试验B:高温试验方法》和根据贵司工程、技术要求我们为贵公司设计如下方案,该方案为传统步入式:该款老化房为密封式房间; 单面开门,每个控温房间设计2套双开门( 门尺寸:W1400mm*H1950mm*D50mm ),门上设有观察窗(W350mm*H500mm双层钢化玻璃),老化过程中可随时观察室内老化状况。配有独立的功能电柜,老化所需时间、温度、各类操作开关可在一个控制电柜上操作

具体性能及设计思维如下:

二、产品特性

2.1控制原理:采用热平衡调温控制系统,PID 方式控制SSR,使系统之加热等于热损耗量,支持长期运行

2.2加温原理:采用电热管加热升温

2.3排热模式:标配2排气控制方式手动排气、自动排气),确保及时准确排出老化房内过热空气保证老化房安全运行。

2.4控制面板:老化时间、温度自由设定,实时显示各设备运行状态;

2.5、保护装置:安全保护齐全,超温声光报警无风或风机故障停电保护、漏电保护等

三、基本性能

3.1、温度范围RT+5-70

3.2温度波动度:±0.5

3.3、温度均匀度:±3

3.4、温度控制精度:0.1

3.5升温速度:设计的正常升温时间由常温升至60℃小于35分钟非线性空载);

3.6、温度恒定时间:小于40分钟

3.7、降温方式:采用抽气降温方式,对外排热气的同时使用室内的空气作为鲜风进入老化房降温。

※温度变化速率为空气温度平均变化速率,而非产品温度变化速率。

四、本体设计

本体系统材料的选用符合《建筑材料燃烧性能分级》规定,彩钢板保温棉密度符合Ⅲ类《金属面岩棉夹芯板》(JC6891998)标准。

4.1、库体五面采用双面彩钢岩棉保温库板(EPS 计算机色)拼装而成,地面不做处理,接合处打密封玻璃胶,有效保证房间的密封性,室内放置产品老化车。

4.2面设计4个大1400×1950mm,方便老化车的出入,门上设计带双层玻璃视窗350×500mm,老化过程中可随时观察室内工作状况。

4.3由于老化台车在老化房内需要供电,在老化房内对应每个台车各安装一组380V/63A空气开关及380V/32A的防爆插销。

4.4老化房的地板不用特别处理,保留原来地板不变,也方便老化车的进出。

五、电控及安全设计

5.1、电控设计参照《低压配电设计规范》GB50054-95,《供配电设计规范》GB50052-95, 《电气装置安装工程接地装置施工及验收规范》GB50169-92,使电控设计标准化。

5.2、采用三相五线制(带地线)配线,合理分配主电供电,避免偏相或接地问题引发事故。

5.3老化房本体的温度控制系统集成老化的各项功能开关(加热、电源、排风、计时、报警等),可自由设定老化总时间、老化温度等。

5.4、老化过程可全自动控制,具有部分异常自处理功能,让操作自动化、简单化。

a、老化时间控制设定老化总时间,老化时间到控制系统默认自动切断加热的电源;(老化时间到达切断整机供电,需要在订货时特别提出)

b、超温保护控制在温度超过产品老化温度上限时,自动切断老化房加热供电,开启过热排风机对外排风,同时鲜风进入老化房内部降温,以保护产品不致于过温老化,影响其性能;同时 “故障”蜂呜器报警提醒。温度正常后自动恢复加热的供电。(此过程循环风扇不停止,一直保持正常运转)。

c、加热器PID 温控模块控制。采用SSR 配套使用,温度到达设定温度后,根据需要自动无级调节加热器功率大小,器件无机械损耗且室内温度稳定性高。

5.5台车供电:每个老化台车各安装一个380V/63A空气开关及380V/32A的防爆插销。

5.6具有多重保护功能,安全可靠。

a、电热防干烧,风机故障或风管内温度过高时自动切断整个电源,同时警报器报警。

b、电加热与风机联动设计,风机未能启动时加热器无法单独启动。

c、加热器防MC 粘连设计SSR 无触点关断,无机械动作、损耗,杜绝意外。

d、老化房内部加热器连接采用耐高温硅橡胶线材。

e、室内安装防爆型照明灯,防止灯泡爆炸碎片污染。

f、超温声光报警功能:老化过程中出现超温状况,则亮红灯,蜂鸣器响起。

g、烟雾报警:(此功能不标配、针对使用温度较低的客户支持选配,但需要在订货时特别提出)。由于烟雾报警器自身不耐高温、在高温条件下工作性能不可靠、外部塑胶件变形严重。

六、节能设计

6.1、采用新形保温材料(双面彩钢板、夹层为岩棉保温材料),外形美观保温系数高。充分提高房间保温性,降低热量损耗,节约加热成本。

6.2、风道采用了不燃材料保温,既保证了安全性又进一步减少热量损耗。

6.3、加热采用SSR 配套PID 温控模块控制,充分提高房间温度的稳定性,节能性。解决普通控制升温猛,温度波动大,能耗大等缺点。

七、加热系统(经济实用

7.1、加热循环风道安装在老化房内后部,采用保温库板隔离,采用底送上回运风方式

7.2加热采用镍铬合金电加热管,老化房加热功率约28KW

7.3加热器安装在风道隔层内

7.4、过热排风系统有进鲜风和排热两部分,排风风机的控制包括手动模式和自动模式。在当室内温度超过产品所需要温度时,排热风机自动启动,将室内多余热量排至室外,同时进气打开,新鲜空气进入与热空气中和;当测试人员需要进出老化房或者产品需要进出老化房,而老化房当前的温度过高时,可以手动启动控制箱面板上的排风开关,实现老化房手动排风降温。
