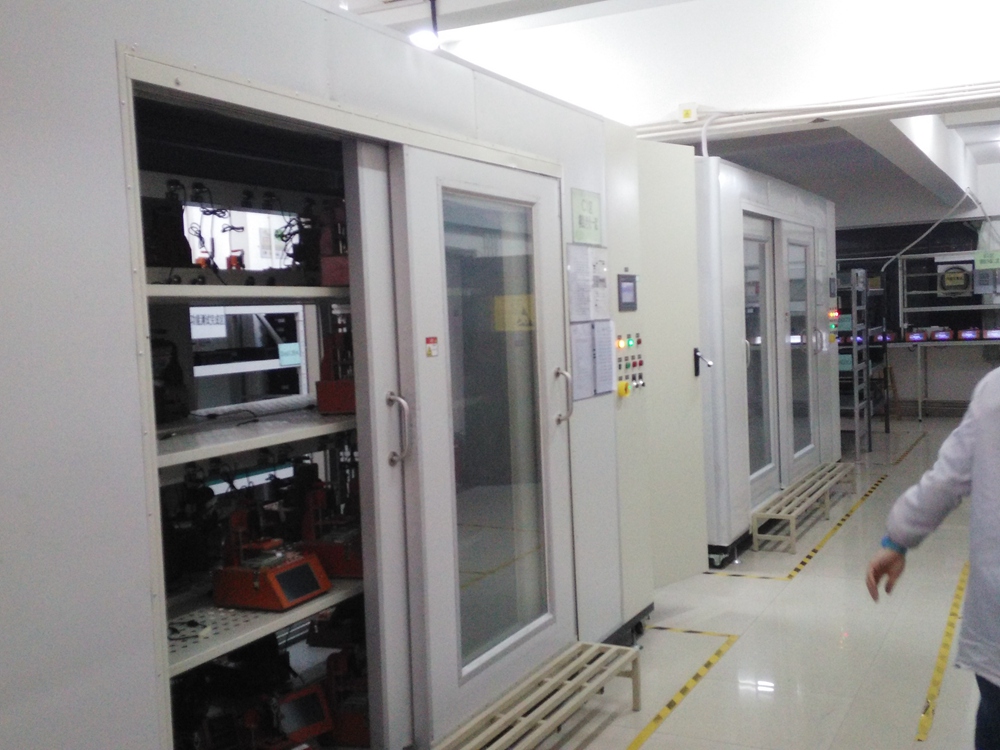

设备名称:汽车影音系统老化柜—ORT4000

设备型号:ORT4000
老化产品:车载导航仪、汽车影音系统
使用厂家:深圳市飞音科技有限公司

在线咨询
详细介绍 技术规格

老化柜设计方案概述



参照国标GB2423.2-89《电工电子产品基本环境试验规程 试验B:高温试验方法》和根据贵司工程、技术要求我们为贵公司设计如下方案,配有独立功能电器控制柜,老化所需时间、温度、各类操作开关可在一个控制电柜上操作。

基本思路:老化柜的安全性占首位,其次是牢固性,最后才是老化柜的性能和温度的恒温效果、温度的均匀性。具体性能及设计思维如下:



一、本老化柜的特性:

1. 平衡调温控制系统,PID 方式控制SSR,使系统之加热等于热损耗量,故能长期稳定使用.

2. 自整定 PID 闭环控制,自动加热调整系统,升降温速度快速、平稳、均匀,为使用者节约宝贵时间.

3. 精准控制、SSR 控制让老化柜内温度更均匀;手动、自动、多功能排气控制方式,确保及时准确更换老化柜内空气保证老化柜安全运行。

4. 老化时间、温度自由设定,实时显示各设备运行状态;显示系统当前警报信息;超温声光报警,无风或风机故障停电保护;老化状态三色指示。



二、 本老化柜的性能:

1. 温度范围: 室温~70±3.0.

2. 温度控制精度:±1.

3. 温度均匀度:±3.0.

4. 正常升温时间:由常温升至45℃小于40 分钟非线性空载.

※温度变化速率为空气温度平均变化速率,而非产品温度变化速率.

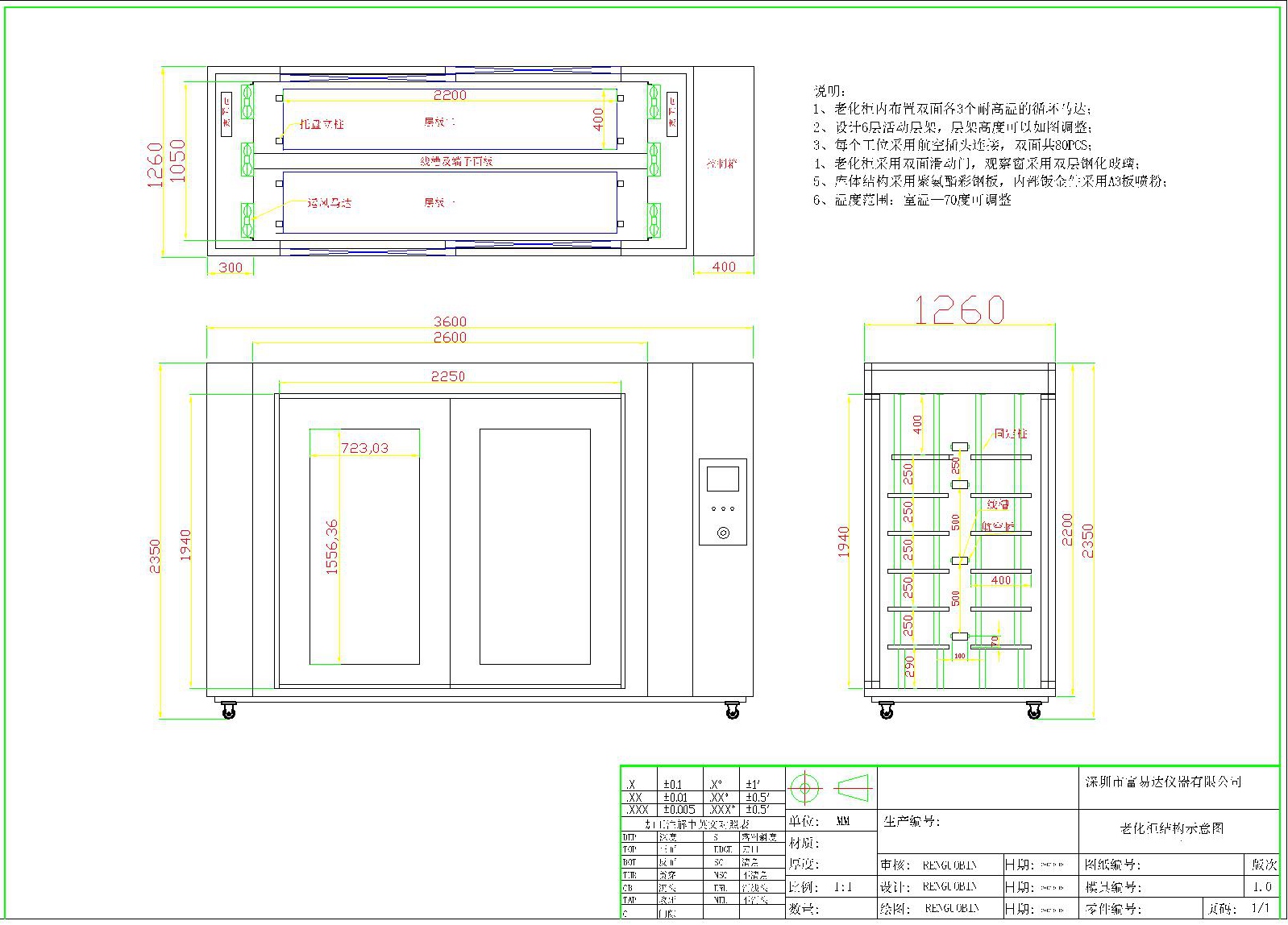

三、本体设计(老化柜结构)



1、本体系统材料的选用聚氨酯彩钢板设计和制造。

2、加热器放置于老化柜底部循环风道中,四周加防火隔热材料。采用PID 温度模块配合SSR 制,温度到达产品所需要温度后,根据室内温度波动自动调节加热功率大小,配合保温库板的保温性,使室内温度精确稳定在所设定温度数值。

3、温度范围为:室温~70℃±3℃(可调),升温时间为40min 以内。温度稳定以后,循环风系统继续工作,以保证各产品层温度均匀、稳定。



四、电控及安全设计:

1、电控设计参照《低压配电设计规范》GB50054-95,《供配电设计规范》GB50052-95, 《电气装置安装工程接地装置施工及验收规范》GB50169-92,使电控设计标准化。

2、采用三相五线制(带地线)配线,合理分配主电供电,避免偏相或接地问题引发事故。

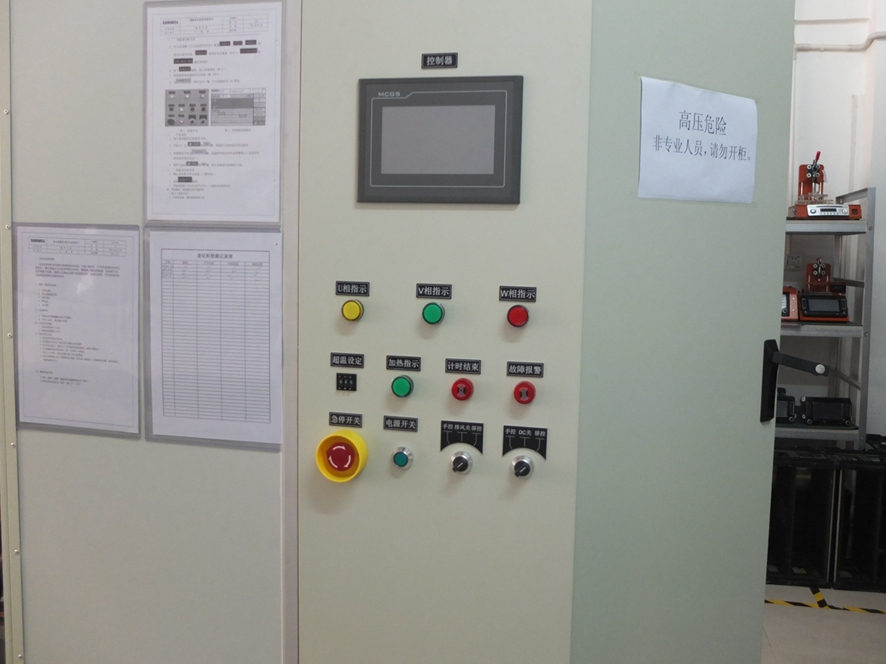

3、控制系统集成老化功能设计,设计功能控制电柜;老化所需时间、温度、各类操作可直接在电柜面板上操作。可自由设定老化总时间、老化温度等,老化时间到自动切断循环风机、电热等电源;同时黄色警示灯亮起,告知老化完毕;且能实时显示老化柜工作状态、温度。

4、老化过程可全自动控制,具有部分异常自处理功能让操作自动化、简单化。

a、老化总时间控制。可自由设定老化总时间,老化时间到自动切断循环风机、电热等电源;同时黄色警示灯亮起,告知老化完毕。

b、产品超温保护控制,在温度超过产品老化温度上限时,自动切断产品供电,以保护产品过温老化,影响其性能;同时蜂呜器报警、红色警示灯亮起。温度正常自动恢复供电。

c、加热器PID 温控模块控制。采用SSR 配套使用,温度到达设定温度后,根据需要自动无级调节加热器功率大小,器件无机械损耗且室内温度稳定性高。

5、具有多重保护功能,安全可靠。

a、电加热发热管防干烧,风机故障或风管内温度过高时自动切断整个电源,同时警报器报警。

b、电加热与风机联动设计,风机未能启动时加热器无法单独启动。

c、加热器防MC 粘连设计。固态继电器SSR 无触点输出关断,无机械动作、损耗,杜绝一切意外。

d、加热器连接采用耐高温线材,200℃不燃烧。

e、室内安装防爆型照明灯,提高灯泡寿命,防止灯泡爆破。

f、库体采用难燃保温材料,保温性能好,安全系数高。

g、超温声光报警功能:老化过程中出现超温状况,则亮红灯,蜂鸣器响起。



6、控制系统采用电脑型温度控制仪表,控温准确,精度高,美观大方。



五、风力、加热系统(特别经济适用,超过20家工厂已成功应用)

    整个老化柜的风道结构均采用平面运风的方式(创新点),使温度的均匀性的获得变得容易。

1、匀风系统:采用特别设计的平面热风运风,底部回、侧面整面出风的循环概念。选择65W的耐高温工业轴流风扇,在保证热风出风均匀的情况下,可以达到很高的控制精度,完全满足老化试验室的温度测试要求,经过超过20家工厂的检测和使用,此类风道设计方案已经得到市场的认可。

2节能设计:由于本老化柜设计的运风系统采用独立特殊风道,顶部不需要安装热风循环管道,避免了热风管道的长时间的散热,使热风完全在老化柜内部流动,最大限度的节省热源,安装功率也减少大约20%,对于电力配电的要求也降低了不少。

3减少噪音:由于运风马达采用小功率的轴流风扇,当关上老化柜的大门后,在老化柜的侧面完全可以安装写字台办公,大大的减少老化柜的运转噪音。此种设计方案的成功应用完全克服了以前采用离心风机或者离心风柜巨大的噪音和安装难度大、未来维修成本高的问题。

4、风力分为排风系统和循环风系统,两套系统独立工作。

5、排风系统有进鲜风和排热两部分,排热风机在室内温度超过产品所需要温度时将室内多余热量排至室外,同时进气打开,新鲜空气进入与热空气中和。

6、循环风系统采用风道与风机相结合设计概念,循环风机不停地给柜间空气做对流循环运动;保证室内温度的均匀性。
